WiFi 頻道的選擇

根據 802.11b/g 標準,預留給 2.4GHz 無線網的頻帶在 2.4 GHz 至 2.5 GHz 之間,頻帶會分割為十四個標準的頻道,不同國家及地區可以使用的頻道則會根據當地的限制而有所不同,香港是跟隨 ETS ,可使用十三個頻道,每個相鄰頻道相隔 5MHz,其分配如下表。
5 Z& w+ y3 @6 [/ G* u8 b3 M- n$ Q" P, P6 e+ [
1 ~& `) b5 [" n1 S6 J

頻道

頻率

# m7 N! r( s* d' ?8 S, k& a

1

2.412 GHz


6 S+ H% A$ O! O" m6 G, `; n

2

2.417 GHz


- {, ?: B. ~: L3 s8 P0 `' ~

3

2.422 GHz

2 n; O; ~& _) y5 y  D

4

2.427 GHz

1 K- r9 j8 Y: c% X  o

5

2.432 GHz


- g% G/ k3 P4 R7 [0 W# ]

6

2.437 GHz

: z- D6 G/ V# h5 ]! T7 Z

7

2.442 GHz

( s' g' C6 F; R( y  i

8

2.447 GHz


% _1 T/ N* {& {/ s5 K8 R1 }% P4 j4 j* k

9

2.452 GHz

: V' _) R: P6 y8 ^  f9 O

10

2.457 GHz

# i- N0 A& m. g: y0 O" _

11

2.462 GHz


( u: `' T" g! [# A

12

2.467 GHz

# @* x/ A' F* ]- p$ n7 L! z

13

2.472 GHz

% \; h( w8 w) k" r8 L
1 j' b8 R/ t- m, \

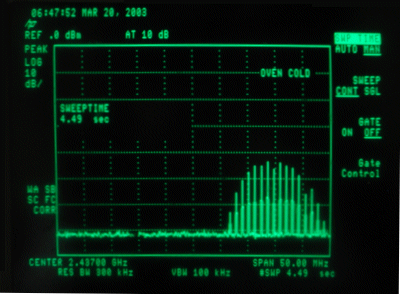

" @  ^5 z# S* V% p* Z, S8 d下圖是利用 HP 頻譜儀,記錄一個使用了頻道 9 無線寬頻共享器的頻率功率圖,圖中橫向 ( X 軸 ) 為頻率分佈,每一小方格為 5 MHz ,即一 個頻道,最左邊的頻率為 2.412 GHz ( 頻道 1 ),中心點的頻率為 2.437 GHz ( 頻道 6 ),最右邊的頻率為 2.462 GHz ( 頻道 11 ), 直向 ( Y 軸 ) 為功率分佈,圖中顯示每一個頻道會佔用約 20 MHz 頻寬。3 D% M& i* x/ i  F1 }- f
- s, ^& P; \4 K7 j( ~2 G) Y* k


3 a5 C" \+ k- Q, W3 c/ Q& M# V7 T% u8 n8 W( W0 f( {# N) n% p

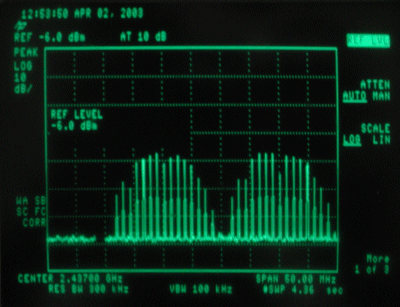

當同一個地點或相距在百呎之內的地區,有兩個以上不同的 2.4GHz 無線網在使用時,不同網絡的頻道最少要相隔 4 個頻道,才不會出現頻道互相干擾的情況,下圖的頻率功率圖顯示兩個同一地點使用的無線寬頻分享器,分別使用了頻道 5 及頻道 9 ,圖表顯示兩個分享器並沒有出現互相干擾的情況。
* \6 F% l1 P" Q' b* |; {# c% [( w% p) S2 a' N. r


4 ~0 Y, b2 U0 a: l

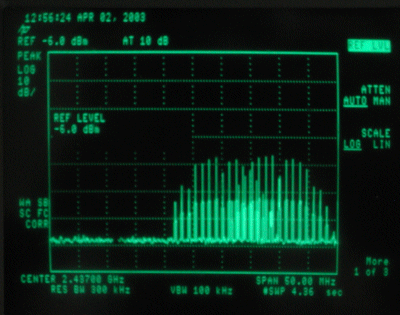

5 l" u' q8 `4 M& m下面的頻率功率圖記錄了兩個相近無線寬頻分享器的頻道使用情況,它們分別使用了頻道 7 及頻道 9,圖表顯示兩個無線寬頻分享器出現了頻道互相干擾的情況,雖然頻帶的局部重疊並不會導致不能使用的情況發生,但當兩個無線寬頻分享器都在繁忙使用時,便會互相影響而令兩個無線網的傳輸速度大大下降。下面的頻率功率圖,是在 Access Point 沒有傳送數據的情況下拍攝,在每個信道佔用的頻寬中,都充滿一支一支分隔平均的功率直條,這是由 Access Point 發出的 Beacon 包產生。
  m! }. q  A- S4 S' B0 h" L# @" {% Y( K: T6 V) v1 \- U

* J" X/ m7 J1 F

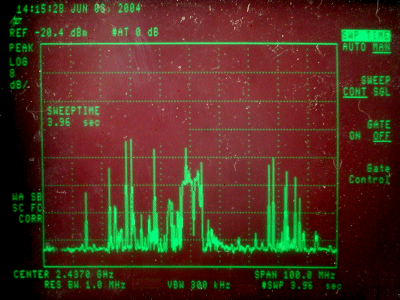

+ T# f3 R0 s$ c" {" \我們在一個戶外無線網中,利用頻譜儀記錄了現場的頻道使用情況,下圖圖中橫向 ( X 軸 ) 為頻率分佈,每一小方格為 10 MHz ,即兩個頻道,中心點的頻率為 2.437 GHz ( 頻道 6 ),最左邊起的第 2.5 格為 2.412 GHz ( 頻道 1 ),最右邊起的第 1.5格為 2.472 GHz ( 頻道 13 ), 直向 ( Y 軸 ) 為功率分佈。根據分析,場中有三主要頻道在使用中,分別為信道 1、6 及 13,而信道 1 及 13 主要由一支一支功率直條組成,表示沒有太多數據在這兩個信道傳輸,而信道 6 (在圖中的中央) 則由數塊非常闊的功率柱組成,表示有大量的數據在此信道傳送中。
/ q2 f  t' b- k/ f( S% Q8 ~
) N- ^. _9 l  L  M
